一、简介（LYQB9000F电力调试标准产品“钳形大电流记录仪"主要特点介绍）

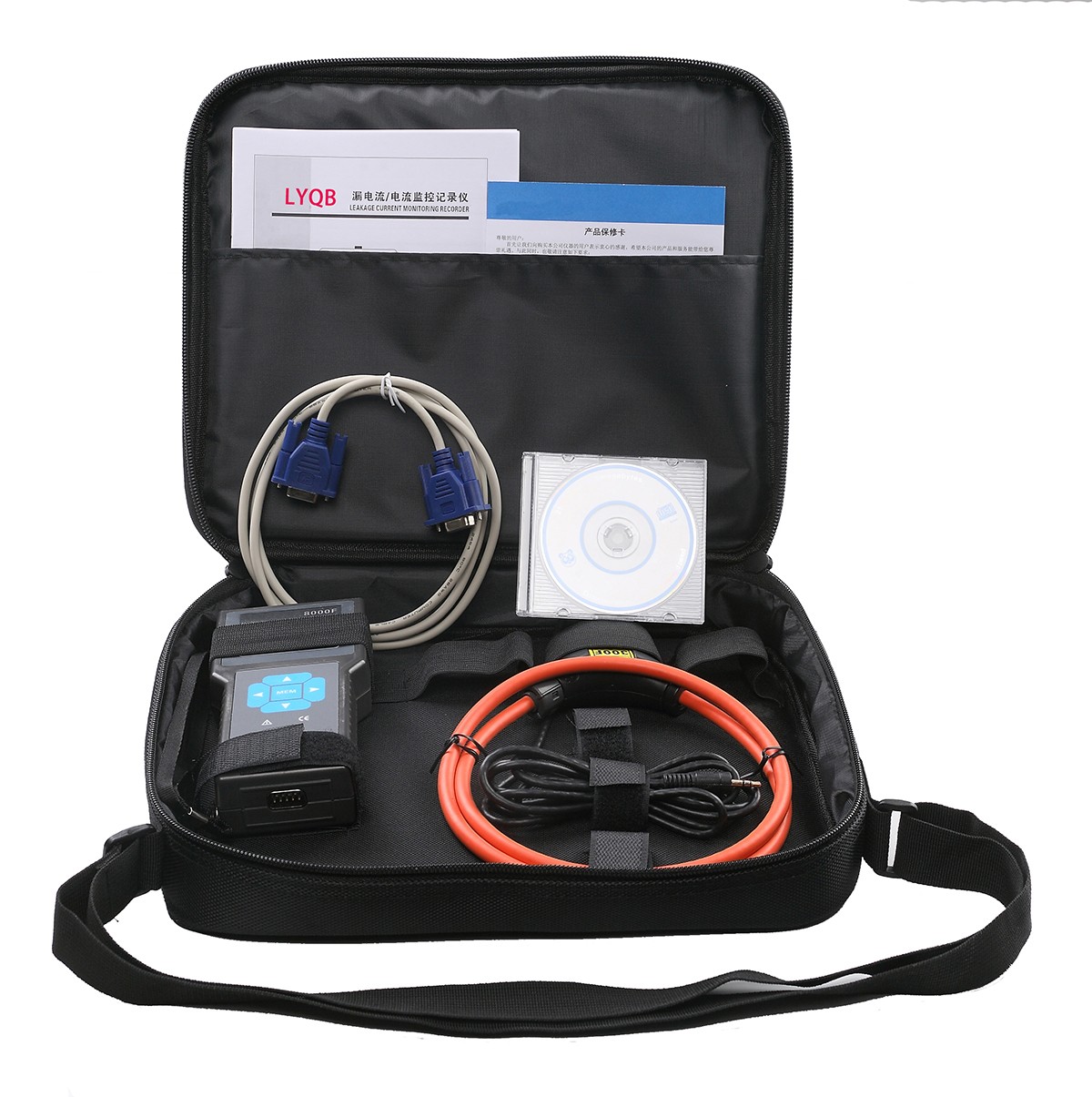

是为现场在线测试、监控、记录交流漏电流、大电流而精心设计制造的，由主机、柔性电流钳、监控软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

柔性电流钳，即Rogowski Coil(洛氏线圈)，采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度很高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。

主机嵌入中英文操作界面，适合于不同国家的工程技术人员。LCD显示，一目了然。同时具有比较大的存储空间，能存储4200组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。

监控软件具有在线实时监控与历史查询功能，动态显示，波形指示；具有*大、*小、平均值指示；具有报警值设定及报警指示；具有历史数据读取、查阅、保存、排序、生成曲线、打印等功能。

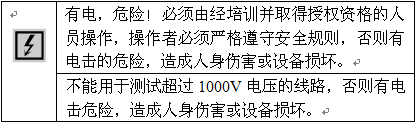

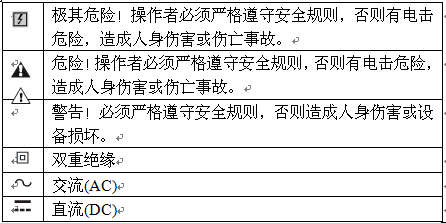

二、电气符号（LYQB9000F电力调试标准产品“钳形大电流记录仪"主要特点介绍）

三、技术规格（LYQB9000F电力调试标准产品“钳形大电流记录仪"主要特点介绍）

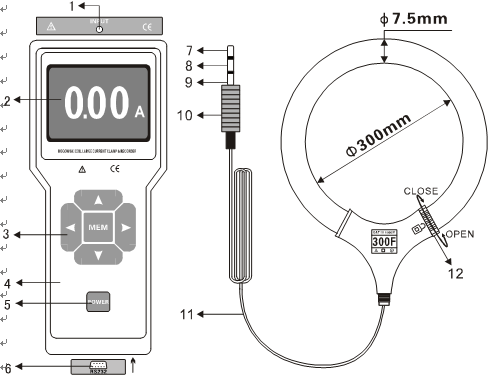

四． 结构（LYQB9000F电力调试标准产品“钳形大电流记录仪"主要特点介绍）

1. 柔性钳接口

2. LCD(128dots×64dots，中英文显示界面)

3. 向上、下、左、右箭头键及MEM控制键

4. 主机

5. POWER键(开关机)

6. RS232数据下载接口

7. 柔性线圈抽头端口A

8. 柔性线圈抽头端口B

9. 引线屏蔽层

10.音频插头

11.输出引线

12.锁扣(按箭头方向前后旋可以锁住或打开线圈)

五．主机操作（LYQB9000F电力调试标准产品“钳形大电流记录仪"主要特点介绍）

1．开、关机

按POWER键开机，LCD显示，若开机后LCD显示较暗，可能电池电压不足，

请更换电池，再按POWER键关机。本仪表没有设置自动关机功能，使用后请关机，若不使用请取出电池。

2．语种选择

为方便不同国家工程人员使用，本仪表嵌入了中英文操作界面。在正常开机完成后，按向左、向右箭头键选择中文或英文界面，按MEM键确认所选语种，并进入测试状态。

3．测试显示模式切换

确认所选语种进入测试状态后，按向左、向右箭头键切换测试时的显示模式(简易显示和详细显示)，简易显示模式只显示被测电流值，详细显示模式显示被测电流值、已存数据组数、日期时间、设定的存储间隔时间。按向右箭头键切换详细显示模式，按向左箭头键切换简易显示模式。

4．节电模式选择

在测试状态下，按向下箭头键关闭LCD背光灯，进入节电模式，再按向上箭头键开启LCD背光灯。节电模式下的功耗相当于开启背光灯功耗的20%，建议正式开始长时间在线监测记录时采用节电模式。

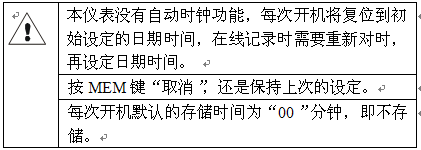

5．设定时间

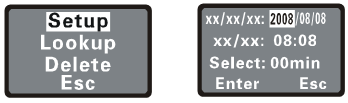

   在测试状态下，按MEM键进入功能目录，按向上、向下箭头键移动光标到“设定时间"项，再按MEM键即进入日期时间设定模式，在日期时间模式下按向上、向下箭头键改变数值大小，按向左、向右箭头移动光标，按MEM键“确定"或“取消"设定。

   设定好记录时间，返回测试状态，仪表即根据所设定的存储间隔时间自动存储记录。本仪表*大能记录4200组数据，若存满则指示“已存满"(或“FULL")，必须删除后才能重新记录。

6．查阅数据

   在测试状态下，按MEM键进入功能目录，按向上、向下箭头键移动光标到“查询数据"项，再按MEM键即进入查询界面。查询界面左边**行显示当前是第几页与总页数，下面三行显示3组记录值，右边显示页码增减量，可以快速定位页码，按向上、向下箭头键移动光标定位选择页码增减量，按MEM键确定。

在查询界面下按向左、向右箭头键能移动光标。光标定位在第几组记录值时按MEM键，能详细显示该组记录值的信息，包括第几组/已存组数、电流值大小、记录时间等。

总之，查询数据时按方向箭头键移动光标，按MEM键确定。相关界面如下：

7．删除数据

在测试状态下，按MEM键进入功能目录，按向上、向下箭头键移动光标到“删除数据"项，再按MEM键即进入删除数据提示，光标在“确定"位时按MEM键即删除已存数据，光标在“取消"位时按MEM键不删除，返回上级目录。

8．漏电流、电流测试

1) 连接好柔性钳与主机，开机进入测试模式。

2) 将柔性钳钳住被测线路(按结构图中箭头方向前后旋可以锁住或打开柔性线圈)，观察读数，若仪表显示“OL"符号，表示被测电流超出了仪表的上量限。

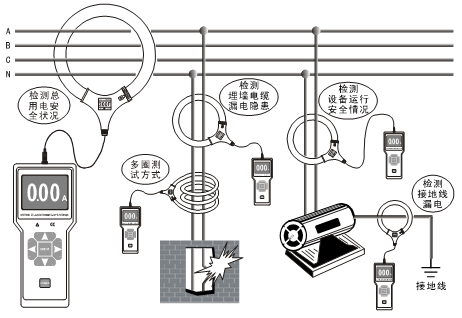

3) 当被测电流较小时，可通过把柔性线圈在被测导线上反复环绕多圈后再闭合起来提高测试分辨率。例如：被测电流为10mA，把柔性线圈在被测导线上环绕3圈后，测试仪表显示30mA，环绕5圈则显示50mA，以此类推，实际电流等于仪表显示值除以柔性线圈绕的圈数。参考图例见后。

9．实时监控

打开主机进入测试状态，用随机配置的RS232通讯线连接电脑与主机，运行电脑中已安装的监控软件，若通讯正常，电脑能实时监控在线电流，若用户电脑没有RS232接口，需自行购买一条串口转USB的通讯线即可。

10．数据下载

    用随机配置的RS232通讯线连接好仪表与电脑，仪表开机，运行监控软件，选择历史查阅，再读取数据，数据存储越多读取时间就更长，若主机存储满读取大约需要2分钟。若用户电脑没有串口，需自行购买一条串口转USB的通讯线。

六．监控软件操作

监控软件需Windows XP/2000系统安装，具有在线实时监控、历史查询、动态显示，波形指示；具有*大、*小、平均值指示；具有报警值设定及报警指示；具有历史数据读取、查阅、保存、排序、生成曲线、打印等功能。简介如下：

主页

运行软件显示主界面后，鼠标点击“进入"实时监控界面。

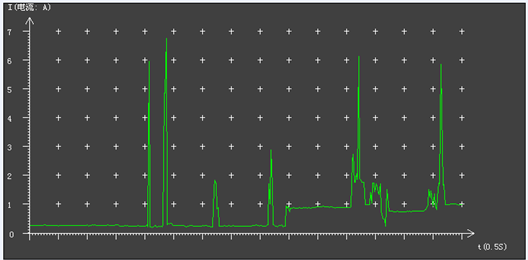

鼠标光标在波形显示区内，按住鼠标左键上下拖动，能放大或缩小波形。每0.5秒刷新监测数据，可以随时暂停监控。

报警提示

被监测电流值大于报警设定值时，红色报警指示灯闪烁，也可以解除报警设定值。

保存波形

实时监控过程中可以保存波形，以BMP图片格式保存。

历史查阅界面

历史查阅包括：读取、保存、清空、生成曲线、打印、升序、降序、还原、翻页等功能。

历史数据读取

历史数据记录越多，读取时间就越长，有读取进度指示。

历史数据升序排列

按从小到大排列历史漏电记录值，若值相同按时间先后排列。

历史数据降序排列

按从大到小排列历史漏电记录值，若值相同按时间先后排列。

历史记录保存

历史数据以TXT文本格式分页保存。
