第1章   概   述（LY809《微机继电保护测试系统》新型电力系统）

1.1 系统说明

LY809微机继电保护测试系统是参照中华人民共和国电力行业标准《DLT624-2010继电保护微机型试验装置技术条件》，采用嵌入式系统XPE及稳定可靠的SSD固态硬盘，整机采用进口模块化开关电源及自主研发的高保真、大功率开关功放，采用美国新型高速DSP，超大规模现场可编程器件FPGA开发的新一代一体化继电保护测试仪。广泛适用于电力、铁路、石化、冶金、矿山、航空等行业的科研生产和电气试验。

整机通过国际电磁兼容EMC认证测试以及国家继电保护及自动化设备质量检测中心检测认证，整机具备优良的自身保护措施，电压短路报警、电流开路提示、机壳接地检测以及外部高压引入报警等等，有力保证了现场测试使用。

主机采用内部框架式结构，有效避免了插件式结构带来抗震性差的缺点，并使用模块化设计，方便现场维护。

1.2 面板说明（LY809《微机继电保护测试系统》新型电力系统）

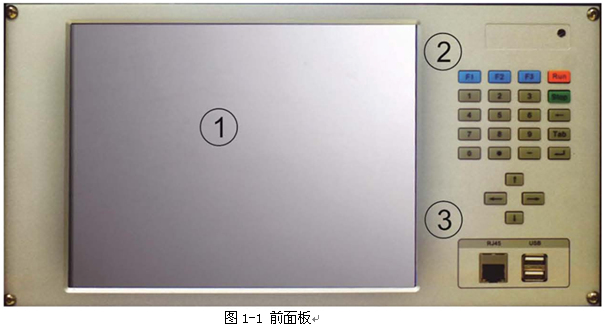

1.2.1 前面板

1. 2.2 输出面板

1. 2.3 开关量

开入量输入端子上的1、2、3负端相互隔离，并与电压、电流输出端子中的公共端“N"以及地线（如面板、机箱）均不相通。开入端子对于空接点和电位（10-250V）兼容。但对带电接点的输入具有方向性。

如图所示，1、2、3、4接低电位（-），负端接带电接点的高电位（+），计算机才能检测到接点状态的翻转。若反接，所检测到的将始终是闭合状态。

1.3 系统标准配置

 第2章   技术参数及性能特点（LY809《微机继电保护测试系统》新型电力系统）

2.1 技术参数

2.2 性能特点

采用高效的进口模块化电源和自主研发的高保真数字功放，整机输出率大，重量轻。

采用9.7寸TFT(1024×768)真彩液晶触摸屏。

12个通道同时输出，即同时输出不同幅值、频率、相位的六路电压及六路电流。

波形显示功能，可显示本机输出的波形或外部设备输入的波形。

0-300V/0.38A可程控辅助直流电源输出。

可对各类型电压、电流、频率、功率、阻抗、谐波、差动，同期继电器等分别以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验。具备GPS触发功能及进行备自投、快切等自动装置测试。

采用独特散热部件，主机内置四个大功率排风扇，采用温度保护检测措施，使得功放在大电流，长时间工作下具有优良的稳定性及可靠性。电流源本身具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能，输出具有削顶失真检测功能，误接线判定报警自锁保护功能。

界面风格友好快捷，先在业界采用快捷键方式操作试验。

采用100M网卡进行上下位机数据通讯，使得上位机操作实时性有大幅度提高，下位机软件升级速度也大幅提升。

更加方便快捷的幅值,相位全软件校准。

既可联机（电脑）操作，又可脱机运行。

第1章    装置特点与技术参数

第1节   主要特点

电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能很好。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。

具有独立专用直流电源输出  设有一路110V 及 220V专用直流电源输出。

接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。

改善的自我保护功能  散热结构设计合理，硬件保护措施可靠改善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

第2节   额定参数

¿  交流电流输出

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流大输出功率               420VA

三并电流大输出时大输出功率   900VA

三并电流大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

¿  直流电流输出

输出精度   0.2级

电流输出   0～±10A / 每相，0～±30A / 三并

大输出负载电压   20V

¿  交流电压输出

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

¿  直流电压输出

输出精度   0.2级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

¿  开关量及时间测量

¿  体积重量

第2章    装置硬件结构

第1节   装置硬件组成

¿ 控制数字信号处理器微机

本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

¿..D/A转换和低通滤波

采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。

由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。

¿ 电压、电流放大器

各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。

功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件定时。10A及以下输出时装置可长期工作，当电流超过10A时，软件定时启动，定时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，定时越短。

¿ 开入、开出量

开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。

开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端UN、IN等均不相通。

开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子。如果接反，则将无法正确检测。

开出部分为继电器空接点输出。输出容量为DC：220V／0.2A，AC：220V／0.5A。开关量输出与电压、电流、开入等各部分均隔离。各个开出量的动作过程在各个测试模块中各有不同，详细请参看各模块软件操作说明。

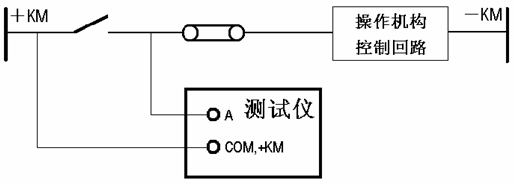

以下是两种常见的开出量接线示意图：

电位接点时

空接点时

¿ 专用直流电源输出

装置在机箱底板上装设有一路专用可切换直流电源输出，分 110V 及 220V 两档，可作为现场试验辅助电源。该电源额定工作电流1.5A，可作为保护装置的直流工作电源，也可作为跳合闸回路电源。该电源如过载或短路，将烧坏相应保险（2A／250V），此时更换此保险管即可。
