广西电网公司桂林新电力平乐供电局二塘供电所配电线路维护班班长何水德的手机收到“桂林网区配网跳闸情况巡视手册"（以下简称“手册"），“看到群里发出的手册后，我们立刻组织人员到现场进行故障排查，从收到信息到故障排查只用了2.5小时，比以往缩短了至少一半时间。"何水德说，手册上精准显示10千伏沙福兴线发生故障，并显示故障在02号开关前段，雷电定位显示16号杆附件有雷击。

何水德介绍，手册由桂林供电局生产指挥中心发送，是通过近日上线的“配网跳闸情况"分析系统形成的文档，基层班组从文档中即可获得精准化的故障信息、定位和高效的决策参考，改变了以往自行寻找故障的传统抢修模式，总体效率提升87.5%。

据了解，“配网跳闸情况"分析系统由桂林供电局生产指挥中心依托人工智能技术构建，是一线员工通过“业技融合"助力故障处理提质增效的积极成果。

“我们通过人工智能技术，打通了配网故障抢修、雷电监测、缺陷管理等核心生产系统及运营监控模块，实现线路跳闸信号监测、触发信息抓取和分析等，且实现动态地图可视化看板和标准化巡视报告双渠道直观呈现。"桂林供电局生产指挥中心经理唐岚介绍。

只要发生故障，系统即可自动从各个管理系统中自动采集、整合信息形成文档，故障线路运维信息自动汇集并通过elink推送至属地抢修群，全程仅需10分钟，比以往基层工作人员进行数据查询的效率提升6倍。“我们就不必像以前一样分别从不同的系统寻找故障信息和分析故障来源了。"

1、产品概述：（LYNL800电调标准产品“手持式声波成像仪"快捷简便）

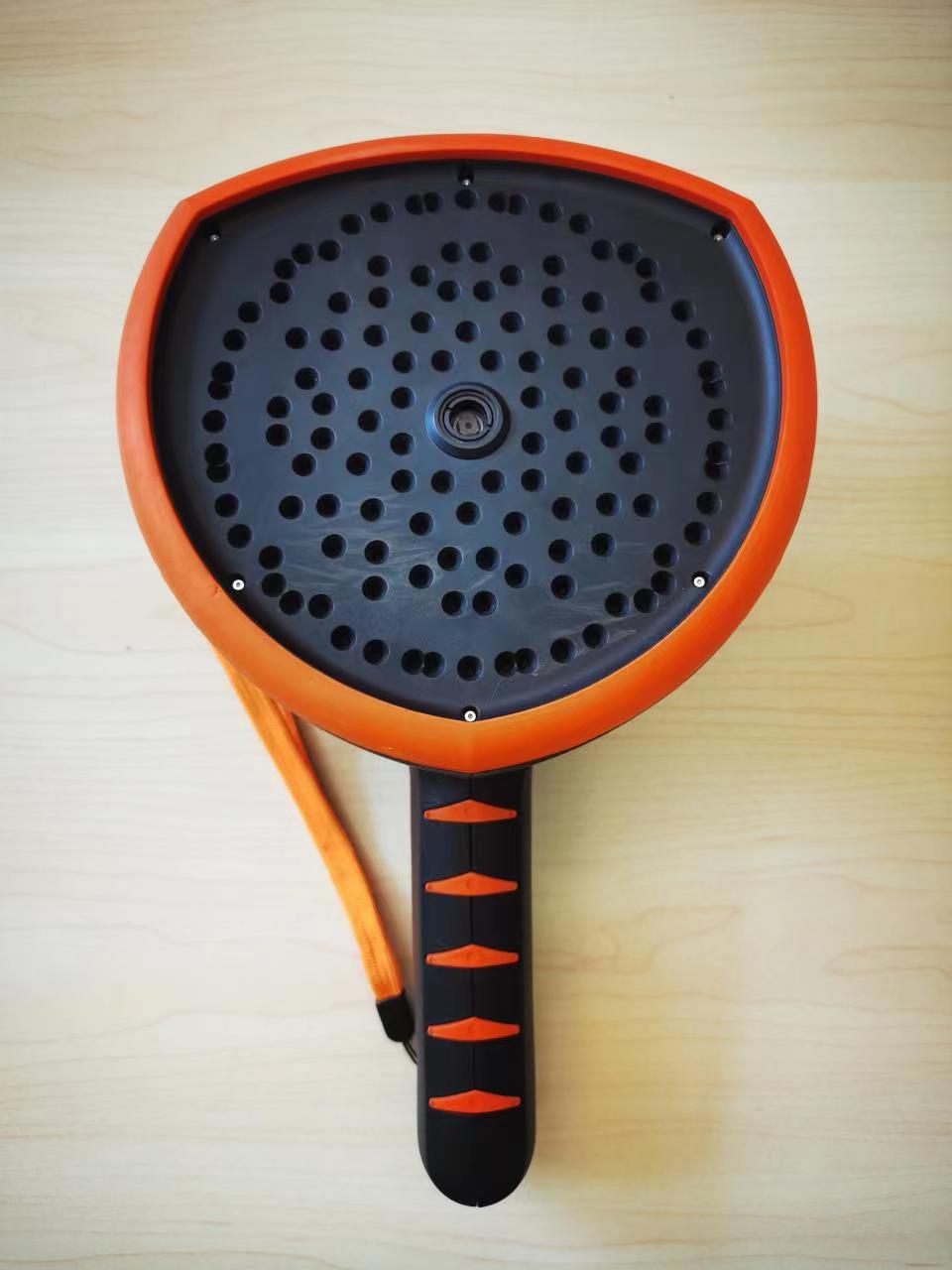

LYNL800手持式声波成像仪是一种新型集三功能于一体的 PD 局放定位检测、噪声源识别定位、气体泄漏定位检测和分析诊断系统，利用 124 个高灵敏度数字麦克风阵列，采用遗传优化算法以及远场高分辨率波束形成技术将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上，有效的测量声场分布，声像图与可见光的视频图像无瑕疵叠加，形成类似于紫外仪对导体电晕放电周围光子数的检测功效、如 SF6 红外热像仪对气体泄漏点的色差形成红外影像（如烟雾状） 进行视频可视、如大型的麦克风声学阵列系统（Microphone Array）对场景噪声源的探测及定位功能。非常轻巧的LYNL800Camera 声波成像仪能够对稳态、瞬态以及运动声源进行快速识别定位，异音异响测试和轨迹跟踪定位等，帮助人们直观的认识声波、声场、和声源，了解被测设备产生噪声的部位和原因，进而能够迅速地进行问题的排查和隐患的消除。

LYNL800Camera 声波成像仪可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位、变电站各种裸露高压设备的电晕放电、悬浮放电、表面放电、以及瓷套内、外部等放电类型的检测及定位、以及各种气体管道泄漏检测及定位、设备异常振动查找等多场景、多功能一体；轻巧便携的手持仪在我们所关注的方向上形成非常精确的声学图像，方便我们用户在现场进行非接触式的扫测，在常规的巡检过程中，查找出设备的潜在隐患。使用随机的外置电池， 可以轻松连续 8 个小时进行拍照检测，并将实时的测量数据同步输入到办公室的云端。  在云端，根据核心的交流放电算法，立即对放电信息进行分类，准确度达到 99％。 这是一种安全的空气放电还是连接不好？ 还是绝缘体内有一个缺陷 ？当多个用户都在使用LYNL800Camera 手持声波成像仪时，云端系统可以在整个团队，进行在线、或 PDF检测报告共享试验结果。

机械和环境：（LYNL800电调标准产品“手持式声波成像仪"快捷简便）

尺寸：273x170x125 mm

电源线的长度：0.9 m，可延长至 2 m

重量：净重 980 g，总计(包含所有配件) 2.9 kg

防护等级：IP51

操作与存储的温度：建 议 (-10°C) – (+50°C)

操作与存储的湿度：建议 0 - 90 (RH%)

电源：

额定输入电压：12V.最大输入 15V / 2A

外接电池：LiFePO 12V 7Ah

84 Wh

985 g

90 x 145 x 65 mm

IP64

使用 7 小时(取决于环境条件)，充电时间 4-6 h

电池充电器：输入 100-240 V ~ 50/ 60 Hz 1.5 A

最大输出功率 13.8V 4.0A

内置电池：6Wh, Li-Ion(仅供仪器内部数据备份)

用户界面：

显示屏：尺寸: 5"英寸

800 x 480

色彩: 24 bit RGB

亮度: 1000 cd/m2 (可调节)

输入设备：电阻触屏

通电指示器：红色LED

视频分辨率：1640 x 1234 Video

视频帧率：25 fps

声波成像帧率：30 fps

变焦：2x Digital zoom

声波规格：  通信与存储：

声学测量：124 个低噪 MEMS 麦克

风传声器实时声音可视化灵敏度及精度：小于 0dB

动态范围：超过 120dB 分辨率 --0.1 dB

频带宽度（可调节范围）：2 kHz    65 kHz

测量距离：0.3 米 -130 米

采样率：62.5KHz

空间分辨率：λ= 3KHz 在 40° 至 31kHz 在 6°

声源定位分辨率： 测量距离 1m，单点源白噪声定位精度优于 1 度

声源定位动态范围：10 kHz ~15 kHz 频率内不小于 20 dB

传感器底噪：不大于 0 dB(A)/对于声波阵列气体泄漏检测灵敏度0.02 l / min

通讯与储存：

无线数据传输：Wifi

2.4 GHz and 5 GHz IEEE802.11.b/g/n/ac 无线局域网内部存储：32 GB

SD 卡, 不可拆卸的外部存储：8 GB

USB 大容量存储器,配备设备

2、产品特点：（LYNL800电调标准产品“手持式声波成像仪"快捷简便）

手持型：轻量型产品，配有一个可放置电池和辅助部件的便携包

云端：上传存储的测量数据和分析数据

环境：供室内、外工业使用

检测类型：表面放电，在变电站裸露的高压瓷套表面或其内部组件的放电。

检测类型： 对空气放电---通常无害，但持续的放电会产生臭氧和硝酸，侵蚀附近的材料。

检测类型：电晕放电，从信号中自动识别放电类型。

检测类型： 绝缘子放电，长时间的放电会损坏绝缘体，并可能导致击穿。

检测类型：悬浮放电，组件之间的放电。

检测类型右边图示：特高压变电站高抗 A 相出线套管顶部均压环异常：均压环内部支撑条脱落，均压环存在焊接质量不良现象，导致运行中最下一圈的均压 环内部支撑条脱落，是造成本次均压环异响的直接原因。

检测类型：  右边图示：发现了 500KV 变电站高压电抗器内部异常振动现象，运维检查发现电抗器的 通风通道那块的玻璃纤维的引拔棒松动引起的振动异响。

检测类型：管道气体泄漏视频检测。

Time 时域图谱分析：

FFT 频域图谱分析：

Spect 频谱图分析：

据了解，桂林电网具有网络结构复杂、设备类型多样、地理覆盖广泛等特征，配电线路广泛分布于山区、丘陵等复杂地形，极易受到台风、暴雨、雷击等恶劣天气及自然灾害影响，故障频发且排查难度极大。

作为“配网跳闸情况"分析系统的主创人员之一，广西电网公司桂林供电局生产指挥中心运营监控班中级作业员林奕涵向记者介绍道：“为了解决抢修工作中的痛难点，我们深入基层班组调研、了解业务痛难点后，组建了人工智能应用创新团队，自学编程开发了这个分析系统。"

林奕涵向记者介绍，团队成员都不是数字化相关专业人员，只能通过业余时间自学写代码，遇到难题就请教信息中心的同事。“雷击溯源、单线图拓扑分析可将故障点定位误差控制在500米以内，基层员工就不会盲目地进行巡检。"林奕涵说，系统还可以基于历史缺陷、隐患及跳闸数据，识别高风险线路与设备进行风险预判，并形成标准化的故障信息配网巡视报告发送至基层。

通过人工智能技术，基层业务的痛难点得以有效解决。近年来，南方电网公司深入推进数字化转型，网级业务系统的升级迭代和数字化工具能力不断完善和加强，基层的应用开发门槛也不断降低。“我们积极鼓励员工通过数字化技术来解决工作中的问题，而基层班组的许多工作也依托数字化手段切实得到了减负增效。"

本公司是专业生产“手持式声波成像仪"高压电力设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。

本产品携带方便、测量快速，抗干扰能力强，便于现场使用。在使用本仪器之前请仔细阅读本产品的使用说明，如果在使用过程中遇到任何问题可与我们直接联系！（上海来扬电气转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。）
