南方电网广西新电力集团蒙山供电局顺利完成供区内全部10千伏配电线路智能开关的迭代升级，实现100%全覆盖，标志着该局配电自动化水平迈上新台阶。

据悉，自20年启动10千伏配网线路智能化改造以来，蒙山供电局累计部署253台符合三遥（遥测、遥信、遥控）标准的智能开关设备。23年，该局启动智能开关设备由“三遥"向具备遥调功能的“四遥"迭代升级工程。

为应对试点阶段定值参数自动归零、人机界面与系统软件版本不匹配、通信端口协议冲突等一系列技术挑战，该局组织技术力量攻坚克难，对软件逻辑进行深度排查，在厂商的远程协同支持下，优化了零序电压判断模块，开发补丁点表，全部解决了智能开关拒动问题。截至今年9月，累计完成157台智能开关的迭代升级。经实际运行验证，新一代设备故障隔离准确率快步提升，所有设备均顺利通过72小时带电考核，10千伏智能配网系统稳定性显著增强。

一、硬件介绍

1.1  现场校验仪外部结构

1.2  顶部面板结构介绍

1.3  右侧面板结构介绍

1.4  背面介绍

1.5  配件清单

二、入门（）

2.1  主要功能介绍

● 表源一体化功能

      电压220V，电流最大10A。可以输入不同的电流与角度，也可通过【0】键进行选择不同校验点，对单相表进行校验，并存储打印校验结果。

● 单相现场校验功能

      通过16位A/D和高速32位DSP处理器对电压、电流信号的采样，并计算出电参数, 同时它的电流输出功能，在现场没有负荷时，可以做为虚拟负荷使用，极大方便单相电能表的现场测试。

● 波形显示功能：直接显示U、I的波形。

● 谐波测量功能：以直方图的形式显示2～51次谐波的全量。

● 存储、查询功能：能存储6000条校验记录，在查询功能中，能按不同方式进行查找，并支持模糊查询。

● 远程升级功能：通过下载升级包，可以对进行软件系统的升级，不断享受新的功能与特性。

● 汉字输入功能：采用拼音汉字输入法进行汉字输入。

● 双语功能：仪器界面支持中、英双语。

● 帮助功能：仪器即时帮助，按【F1】键即可弹出帮助界面。

● 多种供电方式：支持电池、在线取电和外接电源三种方式供电。

2.2  主要特点

拥有便携式校验装置的基本功能，自带模拟负载实现在现场无负荷情况下对电能表校验，且精度达到0.1%；

可测电压、电流的 2～51 次谐波，并可存储全部谐波数据；

一屏显示设置参数、误差、电工参数以及电压、电流的波形；

存储6000块表的全部测量数据，包括工作参数，方便事后分析；

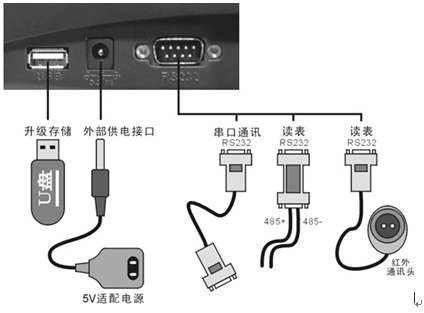

支持 U盘，可通过 U盘、串口升级软件下载校验数据；

可与 PC 机进行通讯，很方便与原有的数据库和管理系统接口。可配《电能表管理系统》软件，实现无纸办公；

高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示；

汉字输入；

宽工作电源AC 87～265V，且可内部电池供电（充电无须外接充电器）双选择；

系统采用高速高精度的数字乘法器，对全部参数进行软件修正；

仪器无电位器,全部防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性；

系统采用国内开创的数字真无功测量技术；

在 -20℃～+40℃ 的温度范围内保证电能的准确性；

标配带 0.2 级 20A 钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）；

选配100A、500A、1000A、1500A 钳，与 20A钳配合，直接测量低压计量综合误差；

电压自动换档 30～265V、电流直接输入 20A ；

提供误差修正功能，方便误差校准（需密码）；

高精度塑胶模具机箱设计，轻巧美观；

2.3  操作使用注意事项

警告：本仪器属于带电工作设备，为了您的安全，请遵守国家安全生产的相关规定，严格按电力计量装置现场校验操作规程操作。

正确连接供电电源（注意：电源范围为 AC87V～265V）；

操作前请先阅读本说明书正确设置测量参数；

不能将脉冲线的夹子夹到电能表的电压端子，否则会损坏仪器；

不能将电压端子线插到电流端子口上，否则会损坏仪器；

不能将电流端子线插到电压端子口上，否则会损坏仪器；

正确选择电流量程，电流量程一般不要超过额定值的 220%；

每只钳表分正负端：“+"端表示电流进、“-"端表示电流出；

不同相仪器的钳表不要互换使用，否则会影响测量精度；

由于内置电源，能从电压端子上供电，校验台上使用本仪器，请选择仪器的电池或外接电源供电，以免影响校验台电压输出；

该仪器属于精密仪器，请小心轻放；

钳表的嵌口应保持清洁，因为油污和灰垢会影响测量精度；

严禁使用腐蚀性有机溶液擦拭仪器；

2.4  仪器操作流程

仪器使用中严格按照操作流程进行

开启仪器电源→接仪器端测试线→接电能表端测试线及钳表→设置校验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。

注：钳表“+"为电流流进方向“-"为电流流出方向。

近年来，嘉善县供电公司加快能源绿色低碳转型步伐，积极在工业、建筑、交通等领域推广电能替代技术，促进终端能源消费清洁化，不断提升发展“含绿量"。该公司面向工业企业常态化开展“供电+能效服务"，通过上门提供能效诊断、“一企一策"定制节能方案，助力企业提升综合能效水平。该公司还积极引导企业参与绿电绿证交易，优化用能结构，降低碳排放成本。24年，全县企业累计购买绿证30.7万张。

位于西塘镇的竹小汇零碳科创聚落项目是一个汇集光储直柔、绿色建筑、低碳设施等多项技术的节能建筑项目。该项目由太阳能、风能、氢能等5种能源发电，以自身微循环实现发电用电平衡。这是嘉善县供电公司聚焦建筑领域节能的落地实践之一。该公司还与县自然资源规划局合作，打造浙江省第1个“绿色政府+光储充"合作案例。该公司统筹布局分布式光伏发电项目，推广空调负荷调控，积极开展综合能源服务，持续提升建筑领域节能水平。

此外，嘉善县供电公司聚焦充电基础设施建设，支撑新能源汽车下乡。22年，嘉善县供电公司在该县环北东路公交停保场投运浙江省第1个车网互动公交充电桩项目，实现新能源公交车与电网间的电力可循环利用。23年起，该公司启动实施“村有‘嘉’桩、绿行无忧"农村公共充电站民生项目，累计建成72座充电站150个充电桩。目前，全县104个行政村、14个3A以上旅游景区均有公共充电桩，城乡五分钟“充电圈"基本形成。今年4月，该公司又投运了浙江省第1批、嘉兴市首座国家电网ChaoJi充电站，将新能源汽车充电效率提升至“分钟级"。

本公司是专业生产“单三相电能表质量分析仪"高压电力设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。

本产品携带方便、测量快速，抗干扰能力强，便于现场使用。在使用本仪器之前请仔细阅读本产品的使用说明，如果在使用过程中遇到任何问题可与我们直接联系！（上海来扬电气转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。）
