一、串联谐振基本原理（LYYD2000上海来扬电气完成交付，客户反应满变频串联谐振耐压试验成套装置意）

串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

根据谐振原理，我们知道当电抗器L的感抗值Xl与回路中的容抗值Xc相等时，回路达到谐振状态，此时回路中仅回路电阻R消耗有功功率，而无功功率则在电抗器与试品电容之间来回振荡，从而在试品上产生高压。

二、 系统构成（LYYD2000上海来扬电气完成交付，客户反应满变频串联谐振耐压试验成套装置意）

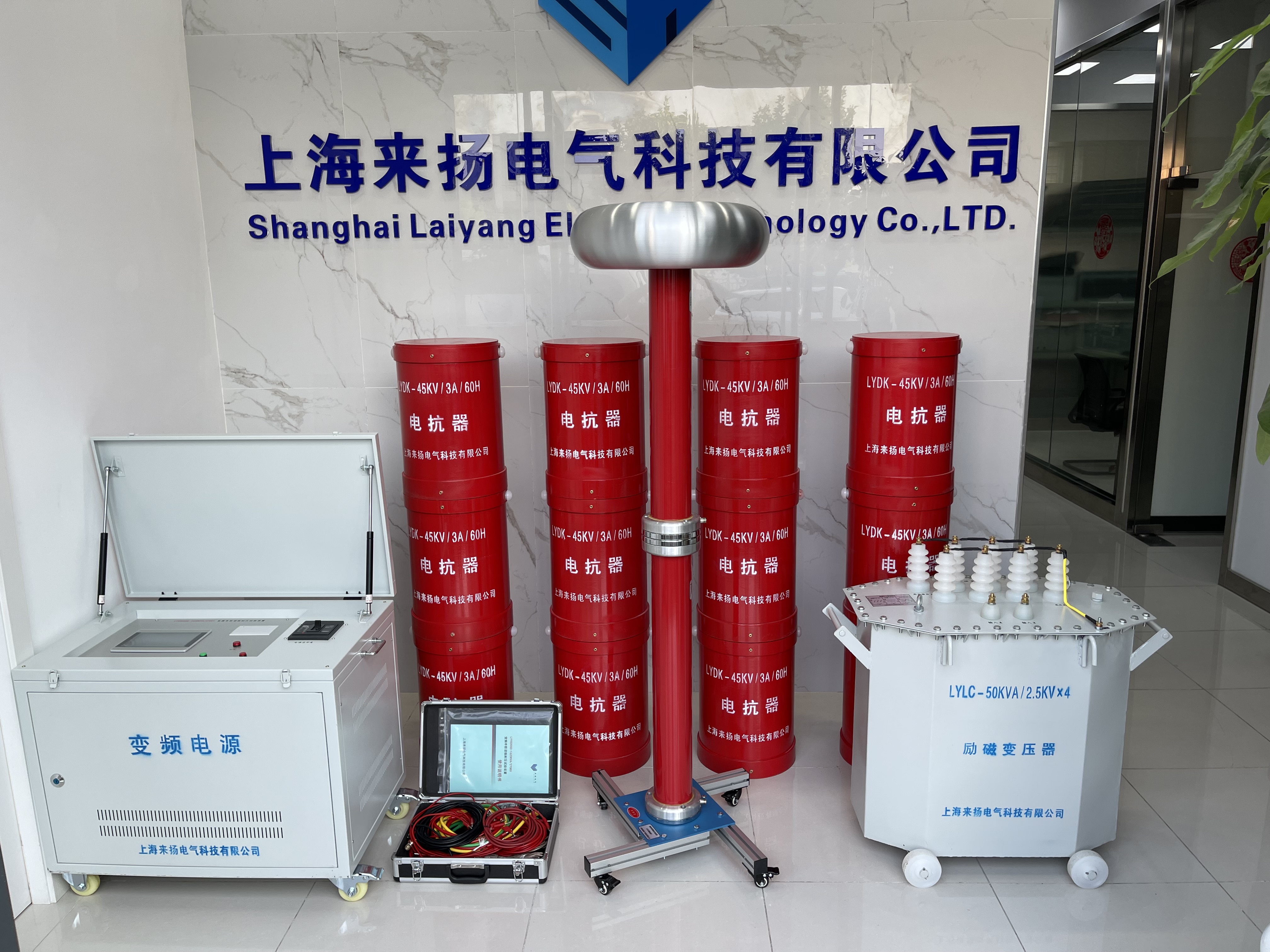

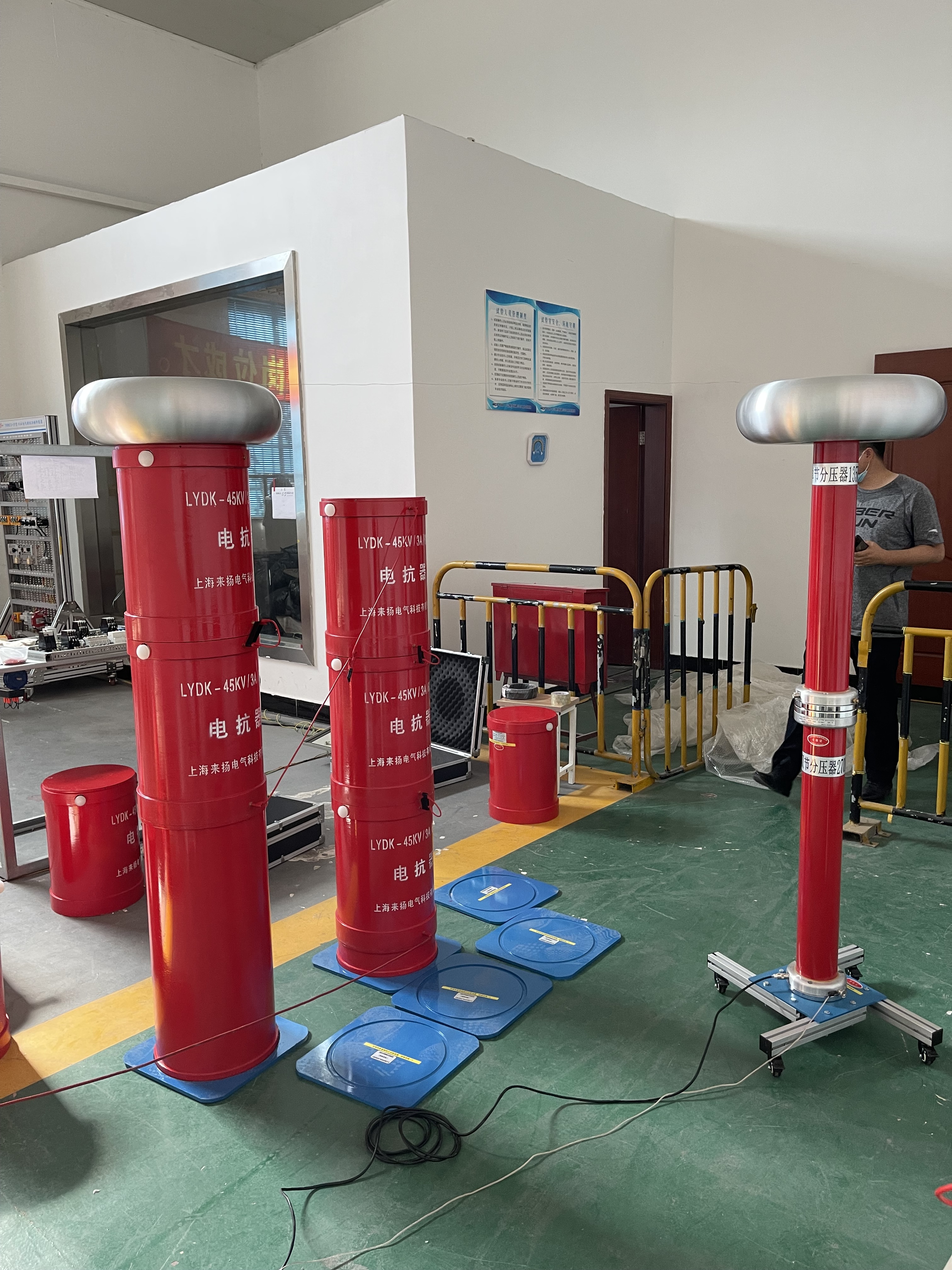

全套试验系统由调频电源主机、电抗器、分压器、激励变压器和补偿电容器（可选器件）组成，接入被试品后组成一个谐振系统进行交流耐压实验。

主机： 就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、报警等功能。

电抗器：就是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。

分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。

励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。

补偿电容器： 当试品电容量很小时，如果要实现系统谐振可能要求的电源频率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。

三、 主要技术性能（LYYD2000上海来扬电气完成交付，客户反应满变频串联谐振耐压试验成套装置意）

功率电源电压：AC380V±10%、50Hz；

仪器电源：220V±10%、50Hz；

谐振输出容量：800kVA；

仪器额定电压：0～400kV；

输出频率范围：30～300Hz；

输出电压波形：正弦波，波形畸变率＜0.5%；

频率调节灵敏度：0.1Hz，不稳定度≤0.05%；

系统噪声：≤60db；

9、系统测量精度：＜1级；

10．输出电压不稳定：＜0.5%；

11．保护响应时间：1us；

12．电感非线性度：≤0.05%；；

13．满功率输出下,连续工作时间为60min

14．环境温度：-15℃～+50℃；

15．相对湿度：≤90%RH；

16．海拔高度：≤2000米。

四  面板及部件名称（LYYD2000上海来扬电气完成交付，客户反应满变频串联谐振耐压试验成套装置意）

GIS作为换流站的核心设备，其安装环境的要求极为严苛。微小的温湿度波动或颗粒物侵入，都威胁电网的可靠稳定运行。今年以来，江苏送变电公司积极构建完善的环境控制体系。明确在GIS设备安装阶段必须实现温度 -10℃至40℃、湿度低于80%、洁净度达百万的级别的手术室级别洁净环境，旨在很大限度避免金属微粒、灰尘等异物对GIS设备内部精细部件的污染。

为了实现这一高标准的环境控制目标，江苏送变电公司引入了高精度传感器网络。该网络集成了温湿度变送器和激光尘埃粒子计数仪等先进设备，如同一张严密的大网，对防尘棚内的微环境进行24小时连续数据采集与动态分析。系统能够实时监测温度、湿度及颗粒物浓度等关键参数，并在监控显示屏上动态更新，时刻守护着设备的安装环境。

一旦任何参数接近设定阈值，系统会立即发出声光报警，同时向工作人员的移动终端推送预警信息。这一智能预警机制确保了工作人员能够及时得知环境异常情况，并迅速采取措施调整环境保障设备，实现了全过程精准可控的智能预警与干预。这种快速响应和精准调控能力，大大提高了设备安装的安全性和可靠性。

智能环境在线监测系统的上线应用，是江苏送变电公司在科技创新方面的一次成功实践。它不仅体现了公司对电网建设安全的高度重视，也展示了其积极采用先进技术提升管理水平的决心。这一系统的应用，将为江苏电网的建设和运行提供更加坚实的保障，减少因环境因素导致的设备故障和安全事故，提高电网的稳定性和可靠性。

10月底，上海来扬电气科技有限公司一批交流耐压测试仪按时完成交付。这批仪器已是客户连续三年定向采购，说明我们的产品已经全部受到用户的认可。客户表示我们生产的交流耐压试验仪系统配置高，性能稳定，操作可靠。我们将再接再厉，持续完善我们的产品，务必让客户用的放心！
