我国幅员辽阔，大自然塑造出横断山脉这道“大地褶皱"。这里呈现独特的江河与山脉平行相间的地貌，形成“七脉六江"格局。其中，怒江、澜沧江、金沙江、雅砻江等河流拥有极为丰富的水能。川藏地区是我国水风光一体化清洁能源基地的核心区域，也是“西电东送"最关键的能源起点。
金上—湖北工程起于金沙江上游，途经西藏、四川、重庆、湖北，送端在西藏昌都市和四川甘孜州分别建设卡麦和帮果两座换流站，汇集金沙江上游的水电和新能源电力；受端在湖北黄石建设大冶换流站，接入华中特高压交流骨干网架。
金上—湖北工程采用±800千伏额定电压、800万千瓦额定容量的“双八百"特高压直流输电技术，输电距离近1900千米。在这样长的输电距离上点对点、大规模传输电能，需要使用特高压直流技术。
一个完整的特高压直流输电工程包含送端和受端两座换流站，送端站把交流电整流成直流电，受端站则把直流电逆变回交流电。仅在四川，就有7座±800千伏特高压直流输电工程的送端站，它们像7座矗立在山地间的“钢铁心脏"，将横断山脉的丰富水能“泵"往东部负荷中心。
一．简介（LYJD8000电力仪器现货市场“在线接地电阻分析仪"售后有保障）
LYJD8000接触式在线接地电阻测试仪是我公司十多年致力于“接地电阻检测技术研究"的又一高新的技术产品，采用精密三线法或简易二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS232或RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
LYJD8000接触式在线接地电阻测试仪由检测仪、监控软件等组成，检测仪超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；外壳材料有耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。监控软件可以实时显示被测接地电阻、接地电压的值，可以通过检测仪或监控软件设置自动监控记录间隔时间，间隔记录时间设置范围为1～999小时，其自动记录存储的数据可以生成报表，方便保存、历史数据查询、打印、分析等。
LYJD8000接触式在线接地电阻测试仪适用于输电线路杆塔接地，地下矿井设备接地，气象防雷接地，石油化工接地，通讯接地，变配电站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
二．量程及精度（LYJD8000电力仪器现货市场“在线接地电阻分析仪"售后有保障）
测量功能 | 量 程 | 精度 | 分辨率 |
接地电阻 | 0.01Ω～20Ω | ±1%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地电压 | 0～600V AC | ±1%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
三．技术规格（LYJD8000电力仪器现货市场“在线接地电阻分析仪"售后有保障）
功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
电 源 | 标准：12V±1VDC、150mA Max. 选配：24V±1VDC |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流3mA Max，820Hz； 对地电压：平均值整流 |
数据模式 | 平均值 |
显示模式 | 4位超大LCD显示 |
测量指示 | 测量中LCD倒计数指示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 高宽厚：190mm×117mm×54mm |
测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
测量次数 | 5000次以上(测量10Ω，测1次，停30秒再测) |
线路电压 | 测量对地电压：AC 600V以下测量 |
仪表接口 | 插拔式接线端子：9针端子座 |
通讯方式 | RS485(或选配RS232) |
通 讯 线 | USB转RS485通讯线(或选配USB转RS232通讯线) |
换 档 | 自动换档 |
数据存储 | 400组，闪烁显示“FULL"符号表示存储已满 |
间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
数据查阅 | 数据查阅功能：“READ"符号显示 |
溢出显示 | 超量程溢出功能：“OL"符号显示 |
功 耗 | 背光：20mA Max |
待机: 25mA Max | |
测量：70mA Max | |
报警提示 | 声光报警 |
电源电压 | 当电源电压低于7.8V时，电源电压低符号显示，提醒更换电源。 |
质 量 | 检测仪：450g |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |

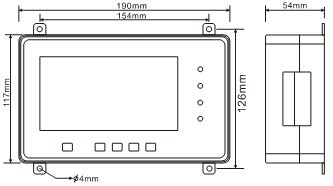

四．结构尺寸（LYJD8000电力仪器现货市场“在线接地电阻分析仪"售后有保障）

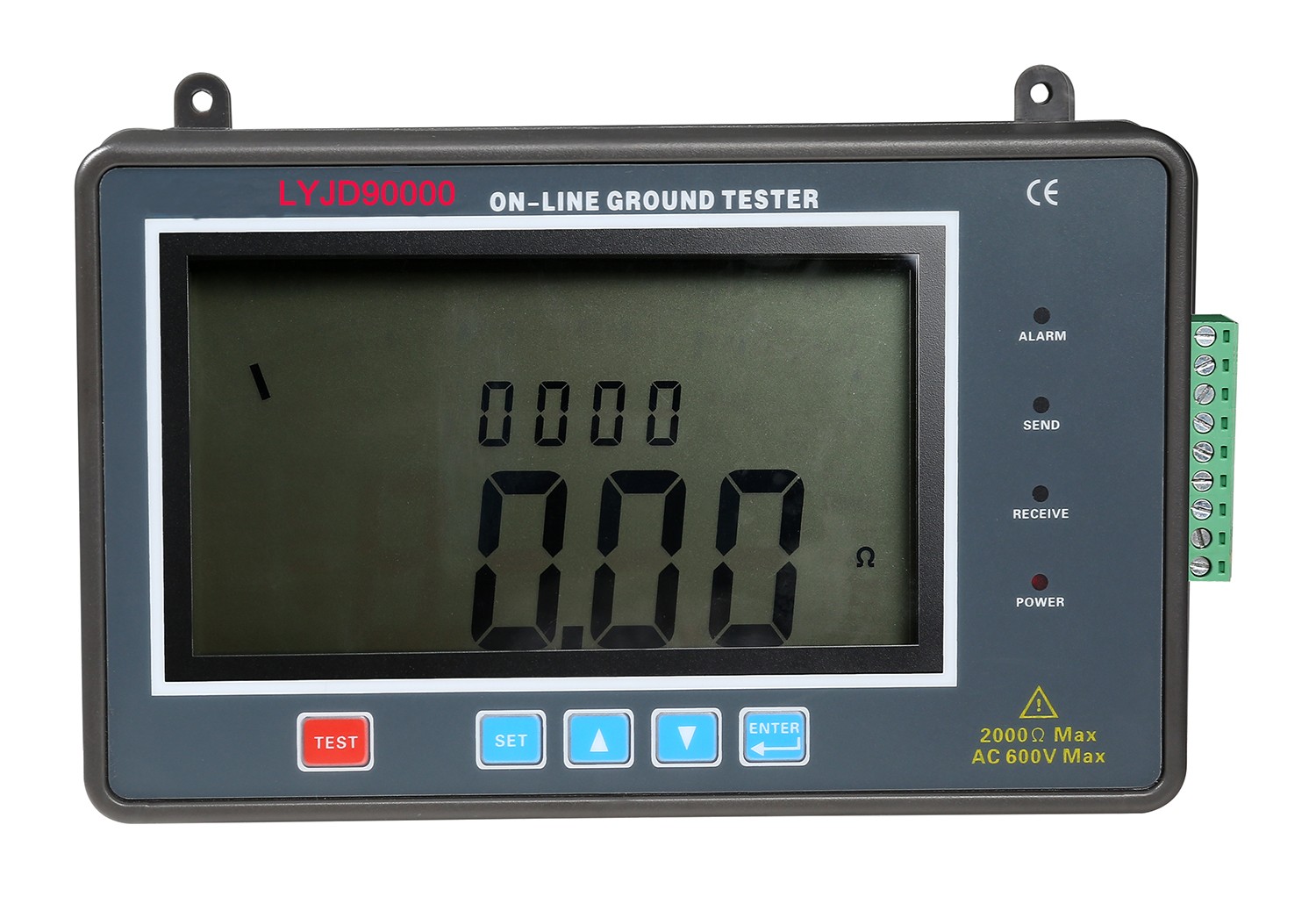

1. 电源正接口(Vin) 2. 电源地(GND)
3. 通讯地(GND) 4. RS232的R端/RS485的B端(R/B)
5. RS232的T端/RS485的A端(T/A) 6. 预留备用端子(暂不使用)
7. C端(电流极) 8. P端(电压极)
9. E端(接地极) 10. 液晶屏
11. 报警指示灯(ALARM) 12. 发送指示灯(SEND)
13. 接收指示灯(RECEIVE) 14. 电源指示灯(POWER)
15. ENTER键 16. 向下键
17. 向上键 18. SET键
19. TEST键 20. 安装孔
金上—湖北工程是世界上的第1个在高海拔地区成功应用分址级联输电技术的特高压直流工程，是特高压直流进入技术“创新区"、地域“空白区"和施工“无人区"的典型工程，技术复杂性与建设难度从未有过。
如何在川藏高原腹地建设特高压换流站？特高压换流站实现交直流转换主要依靠4个由变压器、换流阀厅组成的换流器，它们像4节串联的“巨型电池"，每节能输出400千伏电压，4节串联起来才能形成±800千伏特高压。但这4节“电池"至少需要一块120米×300米的平整场地才能安放。此外，换流站还有大量配套设备，直流场、交流场、滤波器场等设备区域使整体占地面积接近400亩。高原的空气稀薄，让电力设备“绝缘外套"的效果打了折扣。为了保证设备安全运行，必须进一步增大设备尺寸和设备之间的距离，对场地面积的需求进一步增加。
此外，金上—湖北工程送端换流站还面临“特殊情况"：常规特高压换流站与电源点间的距离往往小于100千米，而它却要把7座分布在金沙江上下游400千米范围内的水电站“串起来"。按常规思路，需要修建大量的500千伏交流线路，才能有效汇集分散的电源到换流站。但大量增加输电通道不仅建设成本高，也要占用更多的输电走廊。
国网经济技术研究院有限公司创新提出分址级联特高压直流系统构建技术路线，打破了传统特高压“集中建站、单路输送"的固有模式，将换流站拆分建设、分级承担电压。分址建一座顶端站、一座低端站，既适应了高原狭小站址条件，又降低了高海拔绝缘要求，较传统多通道送电节约投资成本。
本公司是专业生产“在线接地电阻分析仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
|
||||
|
||||
 |
